3D σάρωση μετρώντας στόχο αντανακλαστήρα 5/8" νήμα με μαγνητική βάση συνολικό σταθμό αντανακλαστήρα

3D σάρωση μετρώντας μαύρο και λευκό αντανακλαστήρα στόχου με μαγνητική βάση

Σχήμα:ADSmini108-2

Σύνοψη:

Α. 6" κυκλική μαύρο/λευκή κλίση & γύρισμα στόχος για το σταθμό σάρωσης.

Β. Εγκατάσταση τυποποιημένου κομματιού της Leica για τοποθέτηση, π.χ. σε στύλο GLS12.

Γ. Υψόμετρο κέντρου στο κανονικό ύψος ανακλαστήρα της Leica.

Δ. 5/8"Εσωτερική ρυμουλκούμενη βάση.

Ε. Ανωδικοποιημένο ζυγό αλουμινίου και μηδενική μη ανακλαστική πλάκα στόχου

F. Υψόμετρος άξονα: 135 mm

Τεχνικά δεδομένα:

Η συσκευασία περιέχει:

Σκοπός σάρωσης

Σπίτι μαγνητικού τοποθέτησης

Συσκευή:

Ελαφρά τσάντα μεταφοράς

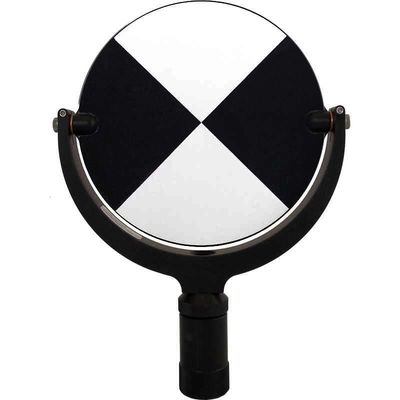

Στόχος σάρωσης:

Μαύρο και άσπρο

175.5 mm κεντρικό ύψος

Διάμετρος 152,4 mm

5/8 ιντσών κάτω νήμα

Ο στόχος του σαρωτή 3D με λέιζερ είναι σχεδιασμένος για τη συνολική έρευνα σταθμού, εξασφαλίζοντας ακριβείς και αξιόπιστες μετρήσεις.

Το ρυθμιζόμενο χαρακτηριστικό κλίσης του επιτρέπει ένα ευρύ φάσμα εφαρμογών, προσαρμόζοντας τις διάφορες απαιτήσεις εισόδου του χρήστη.

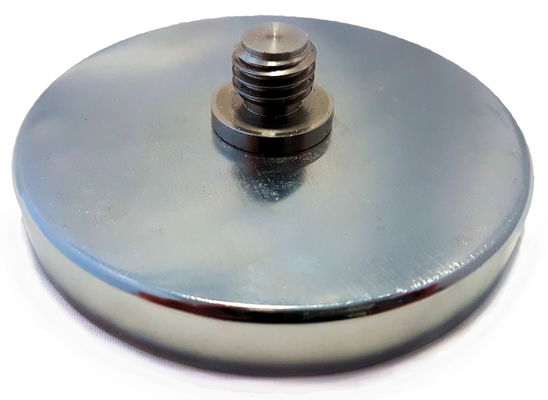

Μαγνητική βάση:

Ιδανικό για τοποθέτηση στόχου σαρώσεως, δέκτη GPS ή πρίσματος σε επίπεδη ατσάλινη επιφάνεια.

Δύναμη έλξης 55kg, Ø 100mm, ύψος 21mm, βάρος 450 γραμμάρια.

Στόχοι και σάρωση

Οι στόχοι είναι φυσικά αντικείμενα που ορίζετε στο χώρο και τα οποία χρησιμοποιεί το λογισμικό σάρωσης για να συνδέσει μαζί πολλαπλές σαρώσεις.Αν έχετε ορίσει σωστά τους στόχους σαςΩστόσο, εάν οι στόχοι τοποθετηθούν λανθασμένα, απαιτείται μεγάλη χειροκίνητη εγγραφή.Η χειροκίνητη εγγραφή είναι απίστευτα χρονοβόρα., και αξίζει τον κόπο να αφιερωθεί επιπλέον χρόνος στο πεδίο για να καθοριστούν σωστά οι στόχοι.

Ορισμός Στόχων

Κατά τη ρύθμιση των στόχων, πρέπει να έχετε κατά νου ότι απαιτούνται τουλάχιστον 3 στόχοι για να καταχωρηθούν δύο σαρώσεις μαζί.Αυτό σημαίνει ότι κάθε διαδοχική σάρωση πρέπει να έχει 3 κοινούς στόχους με την προηγούμενη σάρωσηΩς δίχτυ ασφαλείας συνιστάται να χρησιμοποιούνται έως και πέντε στόχοι, ωστόσο η εγκατάσταση πολλών στόχων είναι χρονοβόρα και το λογισμικό εγγραφής θα χρειασθεί περισσότερο χρόνο για την επεξεργασία τους.

Όταν θέτετε στόχους, λάβετε υπόψη τους τους ακόλουθους παράγοντες.

1. Ψήφισμα:Η ανάλυση του σαρωτή σας θα επηρεάσει το πόσο μακριά μπορείτε να τοποθετήσετε τον στόχο σας.Σε 1/8th μπορεί να είναι μέχρι και 30 πόδια μακριά.
2. Απόσταση:Όπως αναφέρθηκε παραπάνω, οι στόχοι μπορούν να βρίσκονται μόνο σε μια συγκεκριμένη απόσταση από τον σαρωτή και να παρέχουν ακριβή καταγραφή.Για παράδειγμα..., υπάρχει πολλή σκόνη και υγρασία στον χώρο.
3. Περιβάλλον:Παράγοντες όπως ο ήλιος, η σκόνη και η υγρασία μπορούν να επηρεάσουν την ακρίβεια με την οποία καταγράφονται οι στόχοι.
4. Μέγεθος στόχου:Οι μικρότεροι στόχοι πρέπει να τοποθετούνται πιο κοντά στον σαρωτή.
5. Οποιαδήποτε δονήσεις:Αν βρίσκεστε σε ένα δωμάτιο με δονήσεις ή πολύ έντονη ροή αέρα, όπως ένα μηχανικό χώρο, να γνωρίζετε ότι οι στόχοι σας μπορεί να κινούνται και να λαμβάνετε επιπλέον προφυλάξεις για να τους ασφαλίσετε.
